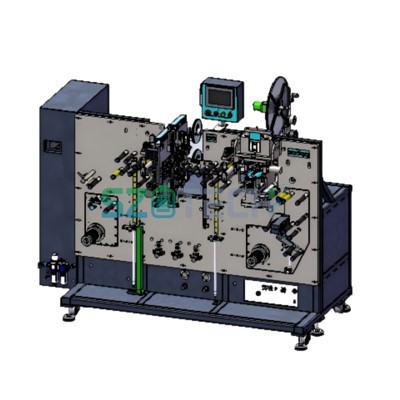

Inneal dèanamh electrode

Sealladh farsaing air Seirbheis

Tha an inneal dèanamh electrode fèin-ghluasadach seo air a dhealbhadh airson tàthadh tab agus tapadh dìon air dealanan bataraidh lithium{0}}. Bidh e a’ fighe a-steach smachd PLC gus a bhith fèin-ghluasadach a’ leigeil às, gearradh tab, tàthadh ultrasonic, agus tapadh taobh dùbailte, a’ lughdachadh làimhseachadh làimhe agus milleadh gu mòr. Bidh an siostam a’ dèanamh cinnteach à tàthadh èifeachdach agus a’ cur teipichean dìon an sàs air gach uachdar electrode mus cuir iad air ais na dealanan giullaichte airson an cleachdadh ann an innealan lùbach fèin-ghluasadach. Mar aonad fèin-ghluasaid àrd, bidh e ag obair gun fhiosta le pròiseasan ruitheil is slitting leantainneach. Tha an uidheamachd a’ toirt a-steach innealan biadhaidh / gearraidh tabaichean, tàthadairean ultrasonic, innealan tapadh, siostaman co-thaobhadh iomall, agus smachdan dealain coileanta le innealan-rabhaidh fìor-ùine.

Feartan uidheamachd

Tha an inneal seo air a chleachdadh sa mhòr-chuid airson tabaichean tàthaidh fèin-ghluasadach de electrodan bataraidh lithium-;
1． Tha an taba agus an dealan air an tàthadh, cuir glaodh dìon an sàs air an aghaidh agus air ais.
2 ． Bidh an inneal seo a ’gabhail ri modh smachd Panasonic PLC àrd- gus fèin-ghluasad tab coil a luchdachadh, gearradh, tàthadh electrode, gluing aghaidh is cùil, agus ath-fhilleadh, a’ sàbhaladh tòrr sgiobachd, a ’lughdachadh gu mòr an ìre de mhilleadh daonna air an dealan rè a’ phròiseas toraidh, le èifeachdas tàthaidh àrd, agus a ’toirt a-mach gluing àrd is ìosal (2 pas);
3 ．Tàthadh dealanach agus tagradh teip, faodar a chuir air ais gu fèin-ghluasadach airson a chleachdadh ann an innealan lùbach gu tur fèin-ghluasadach;
4． Tha an inneal seo na inneal fìor fèin-ghluasadach ann an cinneasachadh electrode. Tha an uidheamachd seo, còmhla ri roiligeadh electrode leantainneach agus stialladh electrode leantainneach, a’ dèanamh suas cinneasachadh fèin-ghluasadach electrode.
5．Tha teipichean adhesive àrd is ìosal aig an inneal seo agus anod, agus adhesive tab adhartach.
6． Tha gnìomh rabhaidh sgiobalta aig a h-uile locht dealain rè obrachadh an inneil seo.

Uidheam Co-cheangailte

Measgadair

Inneal lùbach

Inneal Clàraidh

Inneal stealladh leaghan

Inneal cruachadh

Inneal gearraidh airson bataraidh

Uidheamcrìochan teicnigeach

Uidheamàrainneachd a chleachdadh

1. Meudan: 2 040 (L) × 1 050 mm (W) × 1689 mm (H)

2. Cuideam: mu 1100 KG .

3. Cumhachd solar: AC220V, aon ìre; tha atharrachadh bholtachd nas lugha na ± 10%; cumhachd: 5KVA.

4. Adhar teannachaidh: 0.4-0.7Mpa (4-7kgf/cm²), is e ìre sruth gach èadhar teann 180L/min, agus is e an ìre cleachdaidh 50%.

5. Teòthachd àrainneachd: 20-35 ceum.

6. Taiseachd coimeasach: 5-55%HR.

7. Glaineachd àrainneachd: nach eil nas lugha na Clas 100,000, gun ghas creimneach, leaghaidh no gas spreadhaidh air an làrach.

Stuthsònrachaidhean agus riatanasan

1, Sònrachaidhean stuth:

Feumalachdan stuthan

1 ．Electra bataraidh: dealan bataraidh còmhdach eadar-amail, tighead foil alùmanum electrode 5 ~ 20um, rolair còmhdach electrode brùth sleamhnachadh leantainneach a-steach don leud ainmichte, mearachd leud ± 0.2mm, mearachd lùbach electrode nas lugha na ± 1.0mm / 1000mm, agus air a ruidhleadh le trast-thomhas ruidhle 3-òirleach; cridhe ruidhle 4-òirleach as àirde; cruinneas ruidhle ± 1.0mm; còmhdach mearachd cunbhalachd eadar-amail < ± 0.5mm (còmhdach, slitting), leud bàn tàthaidh tab co-dhiù 2mm nas fharsainge na tab;
2 ．Tha an teip adhesive air a phasgadh air feadh leud an electrode, is e mearachd leud an teip adhesive ± 0.2mm (stuth teip), agus chan eil e furasta a bhriseadh nuair a dh’ fhosglas e an teip adhesive;
3 ．Mearachd leud tab: ± 0.1mm, mearachd lùbach tab: 0.2mm / 500mm (stuth tab).
Notaichean:
(1) Tha an electrode dearbhach air a thàthadh ann an stiall fhada;
(2) Is e deuchainn tensile an dòigh lorgaidh;
(3) Chan eil an uidheamachd seo a’ toirt seachad ach pàirtean sònrachaidh den mhodail gabhail.
