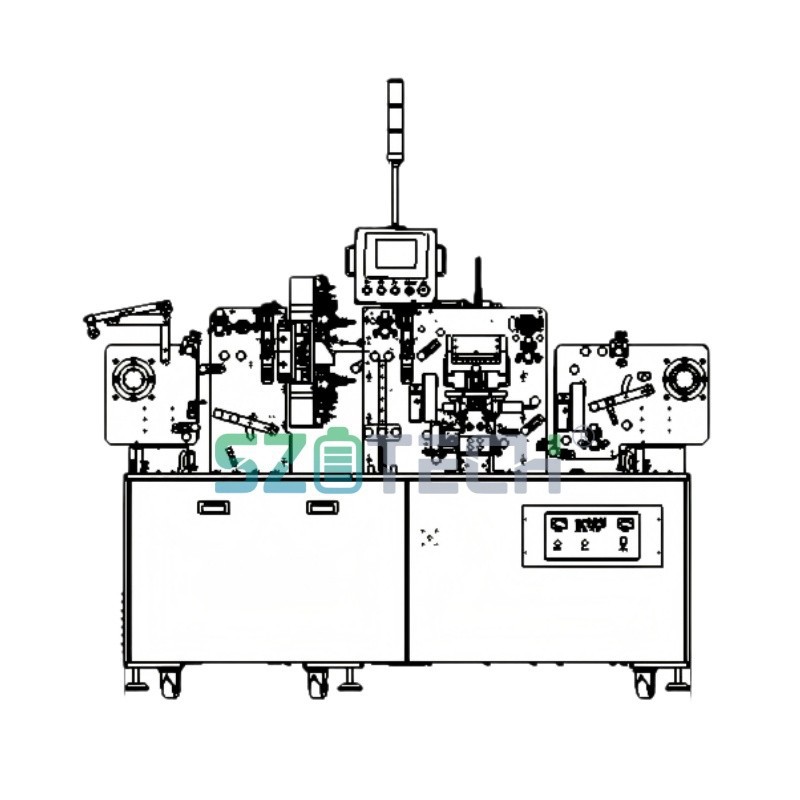

Dèan sgioblachadh air an loidhne agad le Electrode Prep làidir, fèin-ghluasadach. Air a dhealbhadh airson earbsachd agus furasta a chleachdadh, bidh an inneal saothrachaidh electrode tàthaidh seo a’ dèanamh fèin-ghluasad air an t-sruth-obrach ullachaidh electrode gu lèir mus tig e gu crìch. Bidh e a’ làimhseachadh gnìomhachd sreathach de bhith a’ leigeil às, tàthadh tab, tapadh, agus ath-fhilleadh gu sgiobalta taobh a-staigh aon àrd-ùrlar làidir. Faodaidh luchd-obrachaidh am pròiseas gu lèir agus an leabharlann reasabaidh a riaghladh tro phannal smachd touchscreen meadhanaichte, a’ sìmpleachadh gnìomhachd agus atharrachaidhean. Tha an gnìomh ceartachaidh gluasaid fèin-ghluasadach a tha air a thogail a-steach a’ gealltainn biadh seasmhach de stuthan, a tha deatamach airson càileachd tàthaidh èideadh agus suidheachadh teip a choileanadh. Le bhith a’ lìbhrigeadh ruidhle electrode tabbed air ullachadh gu cunbhalach, bidh an inneal Saothrachadh Duilleag Electrode seo a’ lughdachadh eadar-theachd làimhe, ag àrdachadh seasmhachd pròiseas, agus ag obair mar inneal-biadhaidh earbsach, àrd-ùine airson na ceallan lùbach agad às deidh sin.
Feartan uidheamachd
Tha an inneal seo air a chleachdadh sa mhòr-chuid airson tabaichean tàthaidh fèin-ghluasadach de electrodan bataraidh lithium-;
1． Tha an taba agus an dealan air an tàthadh, cuir glaodh dìon an sàs air an aghaidh agus air ais.
2 ． Bidh an inneal seo a ’gabhail ri modh smachd Panasonic PLC àrd- gus fèin-ghluasad tab coil a luchdachadh, gearradh, tàthadh electrode, gluing aghaidh is cùil, agus ath-fhilleadh, a’ sàbhaladh tòrr sgiobachd, a ’lughdachadh gu mòr an ìre de mhilleadh daonna air an dealan rè a’ phròiseas toraidh, le èifeachdas tàthaidh àrd, agus a ’toirt a-mach gluing àrd is ìosal (2 pas);
3 ．Tàthadh dealanach agus tagradh teip, faodar a chuir air ais gu fèin-ghluasadach airson a chleachdadh ann an innealan lùbach gu tur fèin-ghluasadach;
4． Tha an inneal seo na inneal fìor fèin-ghluasadach ann an cinneasachadh electrode. Tha an uidheamachd seo, còmhla ri roiligeadh electrode leantainneach agus stialladh electrode leantainneach, a’ dèanamh suas cinneasachadh fèin-ghluasadach electrode.
5．Tha teipichean adhesive àrd is ìosal aig an inneal seo agus anod, agus adhesive tab adhartach.
6． Tha gnìomh rabhaidh sgiobalta aig a h-uile locht dealain rè obrachadh an inneil seo.
Uidheamcrìochan teicnigeach
Modail: SZO-80B-N
|
S/N |
Nì |
Paramadair |
Thoir iomradh |
|
1 |
Fad aon electrode |
300-1500mm |
A rèir pròiseas luchd-ceannach |
|
2 |
Cruinneas suidheachadh teip tab |
A: ±0.5mm |
|
|
3 |
cruinneas fad tab |
B: ±0.5mm |
|
|
4 |
Mearachd suidheachadh tàthaidh tab |
C: ±0.5mm |
|
|
5 |
Sguabadh às tàthadh tab |
D: ± 1 ceum |
|
|
6 |
Cruinneas aoidionachd tab |
E: Nas lugha na no co-ionann ri ± 0.5 mm |
|
|
7 |
Feachd tensile tàthadh tab |
Nas motha na no co-ionann ri 10N |
Shunla |
|
8 |
Beatha seirbheis ceann tàthaidh |
Dealan dearbhach: 300,000 uair de bhleith aon uair |
Dà thaobh |
|
9 |
Burrs gearradh electrode agus tab |
electrode Nas lugha na no co-ionann ri 0.015, tab Nas lugha na no co-ionann ri 0.025 |
|
|
10 |
Cruinneas fad teip |
±0.5mm |
|
|
1 1 |
Ìre teisteanais toraidh |
9 8 .5% |
|
|
1 2 |
Ìre cleachdaidh |
95% |
A bharrachd air fuasgladh dhuilgheadasan taobh a-staigh 10 mionaidean |
|
1 3 |
Luas toraidh |
Dealan bataraidh 18650, tha an cearcall toraidh timcheall air 28 - 35 PCS / min (tab singilte) |
gu fad agus leud an electrode |
Uidheamàrainneachd a chleachdadh

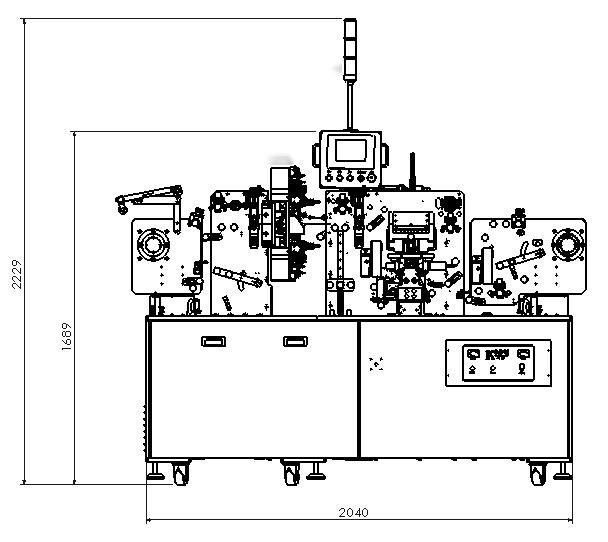

1. Meudan: 2 040 (L) × 1 050 mm (W) × 1689 mm (H)
2. Cuideam: mu 1100 KG .
3. Cumhachd solar: AC220V, aon ìre; tha atharrachadh bholtachd nas lugha na ± 10%; cumhachd: 5KVA.
4. Adhar teannachaidh: 0.4-0.7Mpa (4-7kgf/cm²), is e ìre sruth gach èadhar teann 180L/min, agus is e an ìre cleachdaidh 50%.
5. Teòthachd àrainneachd: 20-35 ceum.
6. Taiseachd coimeasach: 5-55%HR.
7. Glaineachd àrainneachd: nach eil nas lugha na Clas 100,000, gun ghas creimneach, leaghaidh no gas spreadhaidh air an làrach.
Stuthsònrachaidhean agus riatanasan:
1, Sònrachaidhean stuth:
|
Stuth |
Dòigh beathachaidh |
Fad stuth (mm) |
Leud an stuth (mm) |
Tighead stuth (μm) |
Trast-thomhas a-muigh as àirde (mm) |
Trast-thomhas a-staigh (mm) |
||
|
Raon meud |
Raon meud |
fulangas |
Raon meud |
fulangas |
||||
|
Tab |
Coil |
3 0- 70 |
3-6 |
0.1 |
100-150 |
2 |
ф 4 00 |
Ф 76.2 |
|
Electrode |
Coil |
300-1500 |
30- 65 |
0. 1 |
100-280 |
5 |
Ф 4 00 |
ф76.2 |
|
Teip dìon |
Coil |
4 0- 70 |
5- 25 |
0.2 |
50-80 |
5 |
Ф 180 |
ф76.2 |
2, riatanasan stuth:
1 ．Electra bataraidh: dealan bataraidh còmhdach eadar-amail, tighead foil alùmanum electrode 5 ~ 20um, rolair còmhdach electrode brùth sleamhnachadh leantainneach a-steach don leud ainmichte, mearachd leud ± 0.2mm, mearachd lùbach electrode nas lugha na ± 1.0mm / 1000mm, agus air a ruidhleadh le trast-thomhas ruidhle 3-òirleach; cridhe ruidhle 4-òirleach as àirde; cruinneas ruidhle ± 1.0mm; còmhdach mearachd cunbhalachd eadar-amail < ± 0.5mm (còmhdach, slitting), leud bàn tàthaidh tab co-dhiù 2mm nas fharsainge na tab;
2 ．Tha an teip adhesive air a phasgadh air feadh leud an electrode, is e mearachd leud an teip adhesive ± 0.2mm (stuth teip), agus chan eil e furasta a bhriseadh nuair a dh’ fhosglas e an teip adhesive;
3 ．Mearachd leud tab: ± 0.1mm, mearachd lùbach tab: 0.2mm / 500mm (stuth tab).
Notaichean:
(1) Tha an electrode dearbhach air a thàthadh ann an stiall fhada;
(2) Is e deuchainn tensile an dòigh lorgaidh;
(3) Chan eil an uidheamachd seo a’ toirt seachad ach pàirtean sònrachaidh den mhodail gabhail.
