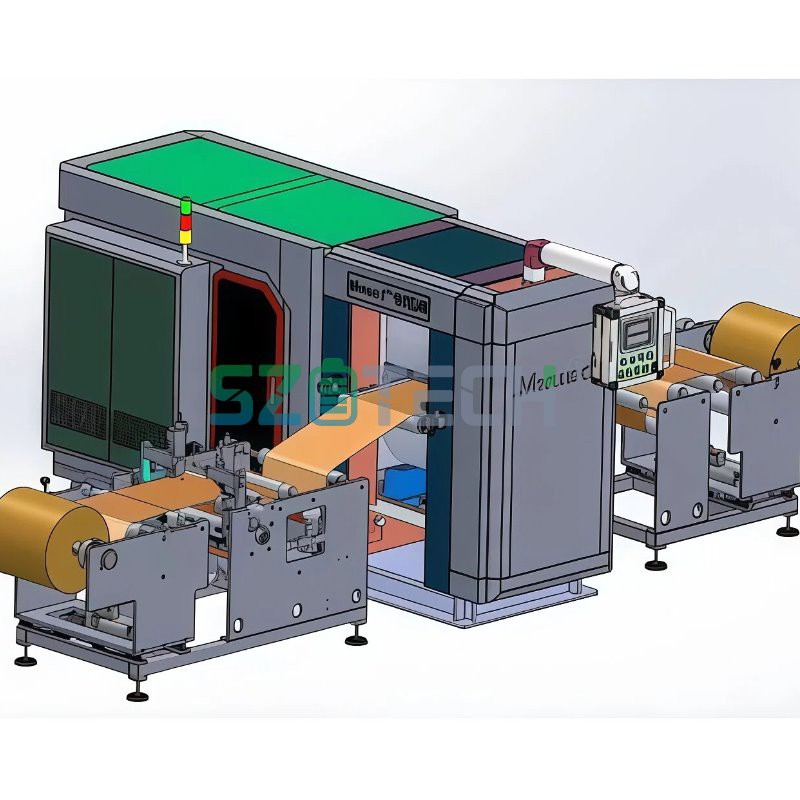

Clàr electrode

Chan eil

Nì

Paramadair teicnigeach

1.

Siostam stuthan iomchaidh

Catode: lithium iarann ​​phosphate, lithium cobalt, lithium manganate agus stuthan ternary

Anode: grafait, silicon carbon, msaa

2.

Modh còmhdach stuthan a tha a’ tighinn a-steach

Eadar-ghluasadach transverse, còmhdach zebra ioma-leantainneach, còmhdach leantainneach, msaa

3.

Sònrachadh a’ tighinn a-steach

1) Tighead an fho-strat: foil alùmanum 10 ~ 35μm, foil copair 6 ~ 25μm

2) Tighead pòla: 100-300μm

3) Stuth coil trast-thomhas: Max.φ500mm

4) Cuideam rolla: Max.300kg

5) Mearachd tighead pòla: Nas lugha na no co-ionann ri ± 2μm

Sònrachadh baraille: Trast-thomhas a-staigh 3 òirleach, fad Nas lugha na no co-ionann ri 650mm

4.

Sònrachadh toraidh toraidh

1) Mearachd tiugh de phlàta electrode às deidh cuideam: Nas lugha na no co-ionann ri ± 2μm (toirt air falbh raointean neo-àbhaisteach de cheann is earball agus oir)

2) Stuth coil trast-thomhas: Max.φ500mm

3) Cuideam rolla: Max.300kg

4) Gluasad iomall lùbach: Nas lugha na no co-ionann ri ± 0.4mm

Chan eil

Nì

Teicnigeach paramadair

1.

Meud rolla

Φ400mm × 450mm (trast-thomhas uachdar rolla × leud uachdar rolla) Leud rolla èifeachdach 420mm

2.

Meud suidheachadh loidhne

Mu thuairmeas. Fad 4660mm × leud 2680mm × àirde 1800mm (ach a-mhàin tèarmann toirt air falbh rolla)

3.

Meud preas rolair

Mu thuairmeas. Fad 2680mm x leud 780mm x àirde 1800mm

4.

Dath an inneal

Dath àbhaisteach solaraiche no dath sònraichte.

5.

Cuideam aon inneal

Cuideam iomlan na loidhne toraidh: timcheall air 5T, tha cuideam preas rolair timcheall air 4T

6.

Luchdaich{0}}riatanas giùlain

Feumaidh am pàirt rolair gum bi an luchd talmhainn nas motha na no co-ionann ri 3t / ㎡, agus tha am plàta taic air a chuir aig bonn an uidheamachd

7.

Brùthadh adhair

0.5Mpa ~ 0.7Mpa (toirt air falbh ola is uisge), ìre sruth: 0.04M3 / min

8.

Feumalachdan àrainneachd

Raon teòthachd 0 gu +45 ceum C Taiseachd coimeasach: Nas lugha na no co-ionann ri 50%

9.

Riatanasan cumhachd

380V, 50Hz siostam uèir trì-ìre a còig-

10.

Cumhachd loidhne slàn

Cumhachd 10KW

11.

Astar toraidh gluasadach

Max.12m/min

12.

Brùthadh eadar dà rolla

Max.200T

13.

Ìre pas

Nas motha na no co-ionann ri 99% (ach a-mhàin droch stuthan a thig a-steach, solar cumhachd, solar gas agus factaran buadhach eile)

14.

Ìre fàilligeadh uidheamachd

Nas lugha na no co-ionann ri 1% (Chan eil ach sgàinidhean air adhbhrachadh le uidheamachd air an tomhas)

Chan eil

Ainm

Rèiteachadh/seata

Thoir iomradh

1.

Inneal dì-cheangail

Seata

2.

Brùth rolair

Seata

3.

Uidheam lùbach

Seata

4.

Siostam smachd

Seata

5.

Inneal teasachaidh

Seata

Chan eil

Nì

Paramadair teicnigeach

1.

Sealladh farsaing air gnìomh

Thathas a’ cleachdadh an inneal fuasglaidh gus taic a thoirt don choil a bhith air a roiligeadh agus a ghiùlan chun mhuileann airson a roiligeadh

2.

Foirm structarail

Uile gu lèir structar pannal taobh 45 #, tighead 30mm, uachdar chrome plated

3.

Dòigh luchdachadh is luchdachadh sìos

A’ luchdachadh is a’ dì-luchdachadh le làimh

4.

A 'cur às do thaic

Inneal inflatable 3-òirleach inflatable, uidheamaichte le gunna inflatable, gach ceann den taic clamp sàbhailteachd

5.

thairis

Alùmanum alùmanum air a roiligeadh, làimhseachadh uachdar oxidation HV700

6.

Àrd-ùrlar gabhail

1) Slat cuideam dùbailte, clais sgrìobhaidh singilte, àrd-ùrlar biadhaidh làimhe;

2) Gnìomh: Tha e air a chleachdadh airson splicing nuair a thèid an duilleag pòla a bhriseadh no a chuir na àite rè a ’phròiseas rollaidh gus sgudal duilleag pòla a lughdachadh;

3) Composition: gabhail a-steach splice truinnsear, cuideam slat, siolandair, rolair treòrachaidh agus pàirtean eile den inneal unwinding inneal mar aon;

Smachd: Tha an siolandair fo smachd a ’bhalbhaid giuthais electromagnetic gus an truinnsear pòla a theannachadh agus a leigeil ma sgaoil

7.

Siostam ceartachaidh gluasaid

Ceartachadh fo-dhearg photoelectric, mionaideachd rianadair Nas lugha na no co-ionann ri ± 0.1mm

8.

Siostam smachd teannachaidh

1) Raon rèiteachaidh teannachaidh: 0 ~ 200N

2) cruinneas smachd teannachaidh: Nas lugha na no co-ionann ri ± 5N (obrachadh seasmhach an uidheamachd)

9.

Inneal gearraidh

1) Gnìomh: Tha e air a chleachdadh airson gach taobh den choil electrode a ghearradh mus tèid a roiligeadh, lughdaich am filleadh duilleag pòla air adhbhrachadh le leudachadh rolla neo-chunbhalach, agus lughdaich an ìre sgrìobadh a dh’ adhbhraicheas criomag pòla;

2) Foirm inneal gearraidh: biadhadh làimhe lann gearraidh àrd, sgian, smachd sgian gearraidh clì is deas;

3) Leud gearraidh: 300 mm ~ 420mm, faodar gearradh singilte, dùbailte a chuir an gnìomh;

Astar gearraidh (as àirde): 50 r / min;

10.

Inneal bufair

1) Gnìomh: lughdaich jitter an duilleag pòla anns a’ phròiseas rollaidh gus casg a chuir air teip briste

2) Dèanamh: rolair treòrachaidh stèidhichte, rolair treòrachaidh rollaidh, rèile treòrachaidh sreathach, taic stèidhichte, a’ toirt a-steach lughdachadh crith aghaidh is cùil dà phàirt

Prionnsapal: A ’phlàta pòla tron ​​​​rolair treòrachaidh rollaidh, gus crathadh a’ phlàta pòla a lughdachadh, gus casg a chuir air adhbhar crios criomag pòla

11.

Modh dràibhidh

Fuasgladh fulangach

12.

Siostam smachd

Suidhich am putan gnìomh gnìomh

Chan eil

Nì

Paramadair teicnigeach

1.

Feart

1) Dèan an duilleag pòla fo roiligeadh an rolla, thoir air an duilleag pòla an dùmhlachd iomchaidh a ruighinn, agus ruighinn riatanasan tighead duilleag pòla a rèir tighead an còmhdach.

2) Bidh an uidheamachd a’ gabhail ri structar atharrachaidh beàrn iarann ​​​​sgrion ball gus am beàrn rolla atharrachadh, agus tha an astar sreathach air atharrachadh leis an inneal-tionndaidh tricead gus riaghladh astar gun cheum a choileanadh.

2.

dreach

Bogha tilgeadh "beul", am bonn gu lèir, dà rolair suas is sìos rèiteachadh còmhnard

3.

Còmhdach inneal

Duilleag rolaichte fuar, 1.5mm no barrachd

4.

Bloc giùlain

45 # stàilinn tilgeadh le inneal fuasglaidh bloc taic a ghabhas atharrachadh

5.

Prìomh ghiùlan

Iomlan muileann

6.

A 'giùlan lubrication

Teòthachd àrd lubricating saim

7.

rolla

1) Sònrachadh rolla (trast-thomhas uachdar rolla * leud uachdar rolla): 400 * 450mm

2) Leud èifeachdach uachdar rolla: 420mm

3) Roll stuth: 9Cr3Mo (Cr3 sreath àrd alloy fuar rolla stàilinn)

4) Corp rolair a’ cuir às do chruas: HRC66-68, an còrr den làimhseachadh quenching HS40-45

5) Roll tempering: HB280-300

6) Doimhneachd còmhdach quenching: 22 ~ 26mm

7) Làimhseachadh sònraichte air uachdar rolair: plating cromium cruaidh air an uachdar, tiugh cromium plating Nas motha na no co-ionann ri 0.18mm

8) Leum trast-thomhas rolla: Nas lugha na no co-ionann ri ± 0.001mm (air a lorg air an inneal bleith)

9) Garbhachd uachdar rolair: Ra Nas lugha na no co-ionann ri 0.02

10) siolandair rolla Nas lugha na no co-ionann ri ± 0.001mm

11) Chan eil - ruith a-mach trast-thomhas luchd gu h-iomlan: Nas lugha na no co-ionann ri ± 0.002mm;

12) Eadar-dhealachadh trast-thomhas de rolairean àrda is ìosal: Nas lugha na no co-ionann ri 0.02mm

Sgrùdadh ultrasonic corp rolla agus amhach cas, inbhe sgrùdaidh GB-T13314-2008, ìre A no nas àirde le teisteanas.

8.

Modh tar-chuir

Tha na rolairean àrda is ìosal de chàraid uile-choitcheann air an stiùireadh fa leth

9.

Draibheadh ​​​​rol

Bidh motair dùbailte + lughdadair pinwheel cycloidal a’ stiùireadh gnìomhachd rolla

10.

Prìomh chumhachd motair

8KW (2 * 4KW 380V 50Hz)

11.

Inneal teasachaidh

Tha an inneal teòthachd ola air a theasachadh mus tèid a roiligeadh, agus tha an teòthachd comasach atharrachadh bho 50 ceum gu 150 ceum.

12.

Siolandair uisgeach

Trast-thomhas siolandair φ200mm * 2 stròc 10mm

13.

Brùthadh dà loidhne rolla

0.45 ~ 4.5t / cm

14.

Modh atharrachaidh beàrn rolla

Motor motair stepper wedge meadhanach gus am brùthadh cuideam seasmhach uisgeachaidh atharrachadh

15.

Atharrachadh beàrn rolla

Raon rèiteachaidh 0 ~ 3mm, atharrachadh air-loidhne (gun faochadh cuideam), cruinneas atharrachadh beàrn rolla 0.001mm, air a thaisbeanadh air an scrion suathaidh

16.

Cuideam obrach

1) Modh cuideam: tha am prìomh siolandair uisgeachaidh air a chuir fon mhullach

2) Siostam uisgeachaidh: aon stèisean uisgeachaidh le cuideam seasmhach

An cuideam as àirde de shiostam uisgeachaidh: 50MPa

17.

Dìon sàbhailteachd

Geàrd-làimhe biadhaidh, putan stad èiginn

18.

Glanadh uachdar rolla

Thathas a ’gabhail ri inneal atharrachaidh lann a ghabhas atharrachadh gu doimhneachd, tha an lann de structar seòrsa sgian, agus tha an scraper faisg air uachdar an rolla gus an adhesive rolair a thoirt air falbh, agus tha bogsa cruinneachaidh ann, agus tha an lann air a ghlanadh ann an dà sheata de rolairean àrda is ìosal

19.

Inneal sguabaidh rolair (electrode àicheil a-mhàin)

1) Is e àite an rolair rub a bhith a’ glanadh uachdar rolair an duslach rolla steigeach, bidh am pròiseas rollaidh gu tric a’ nochdadh anns an duilleag electrode graphite àicheil ann am pròiseas rollaidh an stuth drop drop, tha am pùdar gu bunaiteach ceangailte ris an rolair os cionn preas an rolair, mar thoradh air nach eil an wipe ann an deagh àm, bidh greimeachadh nam mìrean pùdar a’ cumail ris an ath uachdar àicheil, a ’dèanamh cron air an duilleag sàbhailteachd bataraidh a dh’ adhbhraicheas a ’phròiseas sgaoilidh.

2) Tha an inneal sguabaidh rolair a’ toirt a-steach inneal dràibhidh motair, truinnsear swing clì is deas agus inneal sleamhnachaidh a’ ceangal an dà rud, agus tha an inneal sguabaidh rolair a’ toirt a-steach inneal sguabaidh a tha air a mhaidseadh ri aghaidh rolair a’ phreas rolair agus inneal smachd a bhios a’ cumail smachd air an astar eadar an inneal sguabaidh agus aghaidh rolair preas an rolair, a’ cumail smachd air gluasad ath-chuairteachaidh an inneal sguabaidh rolair, agus a’ cumail smachd air an inneal sguabaidh an rolair le bhith a’ cumail smachd air an inneal sguabaidh an rolair. buaidh toirt air falbh pùdar.

3) Meud: 2 sheata (1 seata airson gach rolair àrd is ìosal)

4) Roller leud: co-ionann ri leud an uachdar rolair

Riatanasan cleachdaidh: Feumar an clò rolair a chuir na àite gu cunbhalach a rèir riaghailtean a ’phròiseis (tha cearcall ath-chuiridh an clò rolair air a dhearbhadh a rèir suidheachadh cleachdadh an làraich agus an ìre de ghlanadh uachdar an rolair).

Chan eil

Nì

Paramadair teicnigeach

1.

Sealladh farsaing air gnìomh

Thathas a’ cleachdadh an inneal fuasglaidh gus taic a thoirt don choil rolaichte agus a bhuain

2.

Foirm structarail

Uile gu lèir structar pannal taobh 45 #, tighead 30mm, uachdar chrome plated

3.

Dòigh luchdachadh is luchdachadh sìos

A’ luchdachadh is a’ dì-luchdachadh le làimh

4.

Taic lùbach

Inneal inflatable 3-òirleach le gunna inflatable, le taic aig gach ceann

5.

thairis

Alùmanum alùmanum air a roiligeadh, làimhseachadh uachdar oxidation HV700

6.

Àrd-ùrlar gabhail

5) Slat cuideam dùbailte, groove gearraidh singilte, àrd-ùrlar biadhaidh làimhe;

6) Gnìomh: Tha e air a chleachdadh airson splicing nuair a thèid an duilleag pòla a bhriseadh no a chuir na àite rè a ’phròiseas rollaidh gus sgudal duilleag pòla a lughdachadh;

7) Composition: gabhail a-steach splice truinnsear, cuideam slat, siolandair, rolair treòrachaidh agus pàirtean eile den inneal unwinding inneal mar aon;

Smachd: Tha an siolandair fo smachd a ’bhalbhaid giuthais electromagnetic gus an truinnsear pòla a theannachadh agus a leigeil ma sgaoil

7.

Siostam ceartachaidh gluasaid

Ceartachadh fo-dhearg photoelectric, mionaideachd rianadair Nas lugha na no co-ionann ri ± 0.2mm

8.

Siostam smachd teannachaidh

1) Raon rèiteachaidh teannachaidh: 0 ~ 200N

2) cruinneas smachd teannachaidh: Nas lugha na no co-ionann ri ± 5N (obrachadh seasmhach an uidheamachd)

9.

Inneal bufair

4) Gnìomh: lughdaich jitter an duilleag pòla anns a’ phròiseas rollaidh gus casg a chuir air teip briste

5) Dèanamh: rolair treòrachaidh stèidhichte, rolair treòrachaidh rollaidh, rèile treòrachaidh sreathach, taic stèidhichte, a’ toirt a-steach lughdachadh crith aghaidh is cùil dà phàirt

6) Prionnsapal: Faodaidh an truinnsear pòla sruthadh a ’phlàta pòla a lughdachadh agus casg a chuir air crios criomag pòla le bhith a’ roiligeadh an rolair treòrachaidh

10.

Modh dràibhidh

Bidh an motair a ’draibheadh ​​​​a’ chrann inflatable gus lùbach a thoirt gu buil

11.

Siostam smachd

Suidhich am putan gnìomh gnìomh
